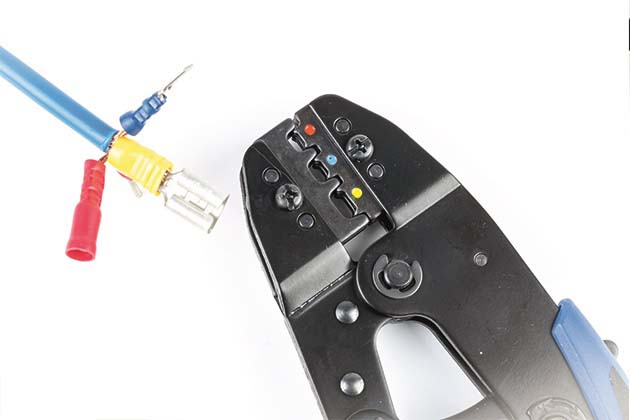

¿Cómo se utiliza una herramienta para crimpar terminales y cómo funcionan?

Una herramienta para crimpar terminales, también llamada conector de terminales de crimpado, se utiliza para fijar de forma fácil y firme un terminal de crimpado al extremo de un cable. En este blog se explica cómo conectar un terminal de crimpado al extremo de un cable y cómo utilizar una herramienta de crimpado para ello.

Fijación de un terminal de crimpar a un cable

Cuando quiera conectar un terminal de crimpar a un cable, hay dos cosas importantes: que usted siga algunos pasos importantes y que utilice el equipo adecuado: una herramienta para terminales de crimpar o un conector para terminales de crimpar. Consulte toda nuestra gama de herramientas para terminales de crimpar aquí.

Conexión de un terminal crimpado a un cable, paso a paso:

• Pele el extremo del cable, de modo que los hilos queden a la vista. Asegúrese de que queda a la vista la cantidad correcta de cable: los hilos deben encajar completamente en el terminal crimpado. Si quedan cables sueltos, existe la posibilidad de que se produzca un cortocircuito.
• Utilice la herramienta para terminales de crimpar para fijar el terminal de crimpar al cable, colocando el terminal de crimpar (con los hilos en el terminal de crimpar) en la herramienta para terminales de crimpar en el punto en el que el color de la herramienta para terminales de crimpar coincida con el color del manguito aislante del terminal de crimpar. A continuación, apriete el mango para fijar el terminal de engarce al cable.
• Compruebe si el terminal de crimpar está bien sujeto al cable. Si quieres más seguridad con respecto a la conexión entre el terminal de crimpado y el cable, puedes utilizar tubo termorretráctil para que la conexión sea aún más fuerte, encogiendo el tubo termorretráctil en la conexión entre el terminal de crimpado y el cable. Consulte nuestro blog sobre cómo utilizar el tubo termorretráctil aquí.

El uso de una herramienta para crimpar terminals

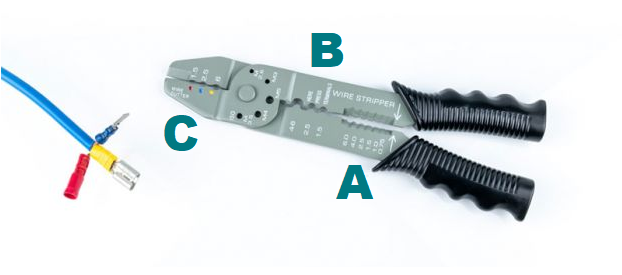

Una herramienta para crimpar terminales tiene múltiples funciones, repartidas a lo largo de toda la herramienta. Normalmente, una herramienta para terminales de engarce contiene las siguientes piezas, desde el mango hasta la punta de la herramienta para terminales de engarce:

• Directamente encima del mango, la herramienta contiene unas muescas, con las que se pueden pelar cables de distintos grosores - el grosor de cable que puede pelar cada muesca, se muestra en la herramienta. Véase A.
• Por encima de estas muescas, hay otra serie de muescas mediante las cuales se pueden fijar a un cable terminales de crimpar no aislados. Para cada una de estas muescas, se muestra la anchura correspondiente del terminal de crimpado sin aislamiento. Véase B.
• Encima de estas muescas, hay un nuevo conjunto final de muescas, cada una de las cuales está codificada por colores. Para cada color de manguito aislante, hay una muesca correspondiente en la herramienta para crimpar terminales. Véase C.
• A veces, la herramienta para crimpar terminales también contiene un cortador de cables, con el que se puede cortar un cable..
